Для лучшего понимания часто используемых терминов ниже даны их определения и комментарии с рисунками. Подробное описание всех специфических терминов и определений, касающихся подшипников качения приведены в стандарте ISO 5593:1997, подшипники качения, словарь.
 |
|

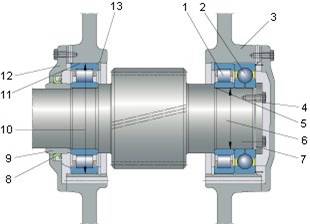

Рис. 1. |
Подшипниковый узел (рис. 1)
| 1 | Цилиндрический роликоподшипник |
| 2 | Шарикоподшипник с четырехточечным контактом |
| 3 | Корпус |
| 4 | Вал |
| 5 | Опорный заплечик на валу |
| 6 | Диаметр вала |
| 7 | Стопорная шайба |
| 8 | Уплотнение манжетного типа |
| 9 | Втулка |
| 10 | Диаметр посадочного отверстия корпуса |
| 11 | Отверстие корпуса |
| 12 | Крышка корпуса |
| 13 | Стопорное кольцо |
 |
 |
|
Рис. 2. |

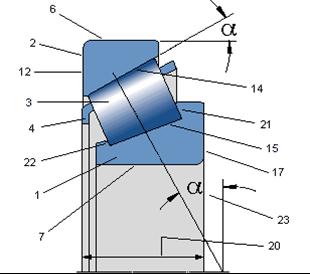

Рис. 3. |
Радиальные подшипники (рис. 2 и рис. 3)
| 1 | Внутреннее кольцо |
| 2 | Наружное кольцо |
| 3 | Тела качения: шарики, цилиндрические ролики, игольчатые ролики, конические ролики, бочкообразные ролики. |
| 4 | Сепаратор |
| 5 |
Уплотняющее устройство: уплотнение - из эластомера, контактное (показано на рис.) или |
| 6 | Диаметр наружной поверхности наружного кольца подшипника |
| 7 | Диаметр отверстия внутреннего кольца подшипника |
| 8 | Диаметр заплечика на внутреннем кольце |
| 9 | Диаметр заплечика на наружном кольце |
| 10 | Канавка под стопорную шайбу на наружном кольце |
| 11 | Стопорное кольцо |
| 12 | Торец наружного кольца |
| 13 | Канавка для установки уплотнения. |
| 14 | Дорожка качения наружного кольца. |
| 15 | Дорожка качения внутреннего кольца |
| 16 | Уплотняющая проточка. |
| 17 | Торец внутреннего кольца |
| 18 | Фаска |
| 19 | Средний диаметр подшипника |
| 20 | Общая ширина подшипника |
| 21 | Направляющий борт внутреннего кольца |
| 22 | Удерживающий борт внутреннего кольца |
| 23 | Угол контакта в подшипнике. |
 |
|
Рис. 4. |
Упорные подшипники (рис. 4).
| 24 | Свободное кольцо |
| 25 | Тела качения и сепаратор |
| 26 | Тугое кольцо |
| 27 | Свободное кольцо со сферическим подкладным кольцом |
| 28 | Сферическое подкладное кольцо |
