При монтаже подшипника с коническим отверстием требуемый натяг в посадке достигается посредством осевого смещения подшипника относительно вала. При этом следует тщательно контролировать величину радиального внутреннего зазора.
Сферические роликоподшипники.
Метод: при монтаже сферических роликоподшипников с коническим отверстием следует контролировать остаточный радиальный зазор или осевое смещение подшипника относительно вала. Величины требуемого осевого смещения и соответствующего уменьшения зазора для подшипников SKF приведены в таблице.
 |
|

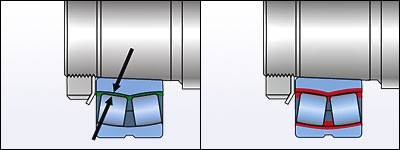

| Правильный монтаж – при осевом смещении подшипника на требуемую величину достигается правильный зазор. | Неправильный монтаж - подшипник смещён слишком далеко и зазор слишком мал, возможно повреждение подшипника. |
 |
|
|

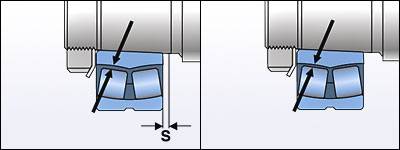

До монтажа. |
После монтажа. |
Самоустанавливающиеся шарикоподшипники.
Метод: монтаж самоустанавливающегося шарикоподшипников с коническим отверстием, сложнее чем монтаж сферических роликоподшипников вследствие сложности контроля зазора. Наиболее эффективно монтаж таких подшипников осуществляется с помощью ключей SKF серии TMHN 7.
 |
|

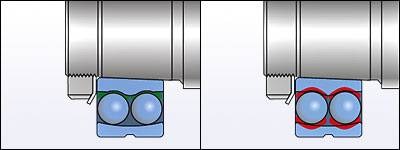

| Правильный монтаж – при осевом смещении подшипника на требуемую величину достигается правильный зазор. | Неправильный монтаж - подшипник смещён слишком далеко и зазор слишком мал, возможно повреждение подшипника. |
