Манжетные уплотнения малого диаметра
из бутадиенакрилнитрильного каучука или фторкаучука
Манжетные уплотнения SKF малого диаметра являются наиболее
распространенным типом уплотнений, который обычно используется для валов
диаметром 3 – 200 мм. Эти контактные уплотнения изготавливаются в различных
исполнениях и из различных материалов, и предназначены для использования во
всех отраслях промышленности.
В настоящем разделе представлены манжетные уплотнения малого диаметра
SKF, пользующиеся наибольшим спросом. Конструкция большинства из них
соответствует одной из унифицированных конструкций, устанавливаемых
международными или внутренними стандартами, например, ISO, ASTM,
DIN или JIS.

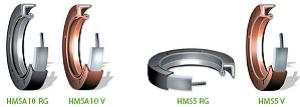

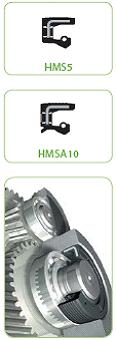

Серия HMS5 и HMSA10
 |
Это новое поколение манжетных уплотнений SKF соответствует требованиям ISO 6194 и DIN 3760 и предназначено для применения в различных типах Материал Основными свойствами материала SKF 3243 являются: Впитывающая способность – это время, которое требуется уплотнению для возврата определенного количества масла из воздушной зоны в масляную зону. Чем меньше это время, тем эффективнее уплотнение предотвращает вытекание смазочных материалов. Микроструктура материала SKF 3243 такова, что уплотнение мгновенно откачивает масло, поступающее в воздушную зону. Имеется также широкий ассортимент уплотнений серии HMS5 и HMSA10 из фторкаучука, комплектуемых стальной стягивающей пружиной. Уплотнения из фторкаучука имеют суффикс V и используются в тех случаях, когда рабочие температуры и частоты вращения превышают предельно допустимые значения, рекомендованные для бутадиенакрилнитрильного каучука. Диапазон размеров |

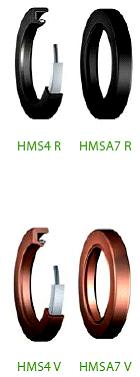

Серия HMS4, HMSA7 и CRS
 |
Уплотнения с обычной уплотняющей кромкой универсальны и могут использоваться во всех областях промышленности. Они подходят для разъемных корпусов, корпусов из легких сплавов, корпусов, работающих в условиях теплового расширения, а также корпусов с шероховатой поверхностью отверстий. Могут применяться для уплотнения неподвижных соединений корпуса в целях защиты от воздействия низковязкой жидкой или газообразной сред. Вторичная кромка уплотнения HMSA7 служит для защиты основной кромки уплотнения от воздействия загрязняющих веществ. • HMS4: Уплотнение с наружной поверхностью из эластомерного материала, стальным армирующим кольцом из углеродистой стали, стягивающей пружиной из углеродистой или нержавеющей стали и обычной уплотняющей кромкой. Манжетные уплотнения SKF серии HMS4 и HMSA7 имеют широкий диапазон размеров и изготавливаются из бутадиенакрилнитрильного каучука или фторкаучука. Подробную информацию о технических характеристиках и размерах, а также |
 |
 |

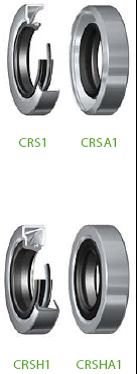

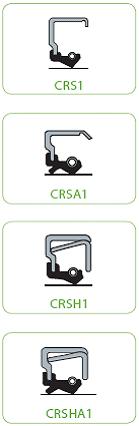

Манжетные уплотнения SKF со стальным корпусом сравнительно просты в монтаже при условии, что отверстие корпуса изготовлено с достаточной степенью точности. В этом случае, они обеспечивают плотную посадку в отверстии корпуса без каких-либо перекосов. • CRS1: Манжетное уплотнение с обычной уплотняющей кромкой, стягивающей пружиной из углеродистой стали и стальным корпусом. Все манжетные уплотнения серии CRS имеют широкий диапазон размеров и Подробную информацию о технических характеристиках и размерах, а также |
 |
Уплотнения низкого трения серии Waveseal©
|
|
||
 |

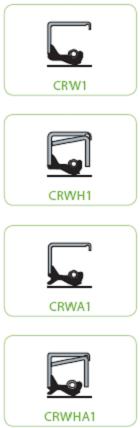

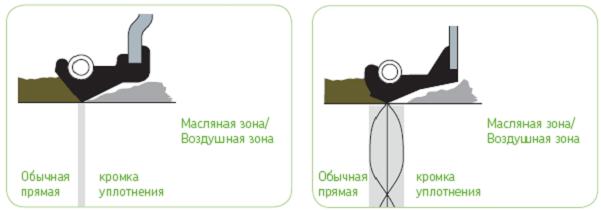

Уплотнения низкого трения серии Waveseal имеют Уплотнения низкого трения типа Waveseal изготавливаются из бутадиенакрилнитрильного каучука и фторкаучука и имеют широкий диапазон размеров. Наружная поверхность уплотнений Waveseal имеет покрытие типа Bore-Tite, изготавливаемое из незатвердевающего полиакрилатного герметика на водной основе, который заполняет небольшие дефекты поверхности отверстия корпуса. • CRW1: Манжетное уплотнение с кромкой уплотнения Waveseal, стягивающей пружиной из углеродистой стали, стальным корпусом и наружной поверхностью с покрытием Bore-Tite. • CRWH1: Манжетное уплотнение повышенной жесткости с кромкой уплотнения Waveseal, стягивающей пружиной из углеродистой стали, армированным стальным корпусом и наружной поверхностью с покрытием Bore-Tite. Подробную информацию о технических характеристиках |
|
|
1 |
||
Уплотнения Waveseal© для работы в условиях перепада давления
|
|
||
|
Уплотнения Waveseal© для работы в условиях перепада давления используются в тех случаях, когда уплотнение подвергается воздействию перепадов давления, максимальная величина которого превышает нормальную. Они легки в монтаже и обеспечивают плотную и точную посадку в отверстии корпуса. В основном предназначены для предотвращения вытекания смазочных материалов, однако модификация CRWA5 имеет неконтактную дополнительную кромку уплотнения для защиты от проникновения пыли и легких загрязняющих веществ. • CRW5: Манжетное уплотнение Waveseal для работы в условиях перепада давления, стягивающей пружиной из углеродистой стали, стальным корпусом и наружной поверхностью с покрытием Bore-Tite. Со склада поставляется ограниченный ассортимент уплотнений SKF Waveseal© для работы в условиях перепада давления, однако заказ на поставку этих уплотнений может быть выполнен в сжатые сроки. Примечание: Если уплотнение подвергается воздействию перепадов давления, следует обеспечить дополнительное осевое крепление уплотнения в отверстии корпуса. Подробную информацию о технических характеристиках и размерах, а также рекомендации по механической обработке и монтажу можно найти в каталоге„Промышленные уплотнения SKFдля валов“ или на веб-сайте www.skf.ru. |
 |
|

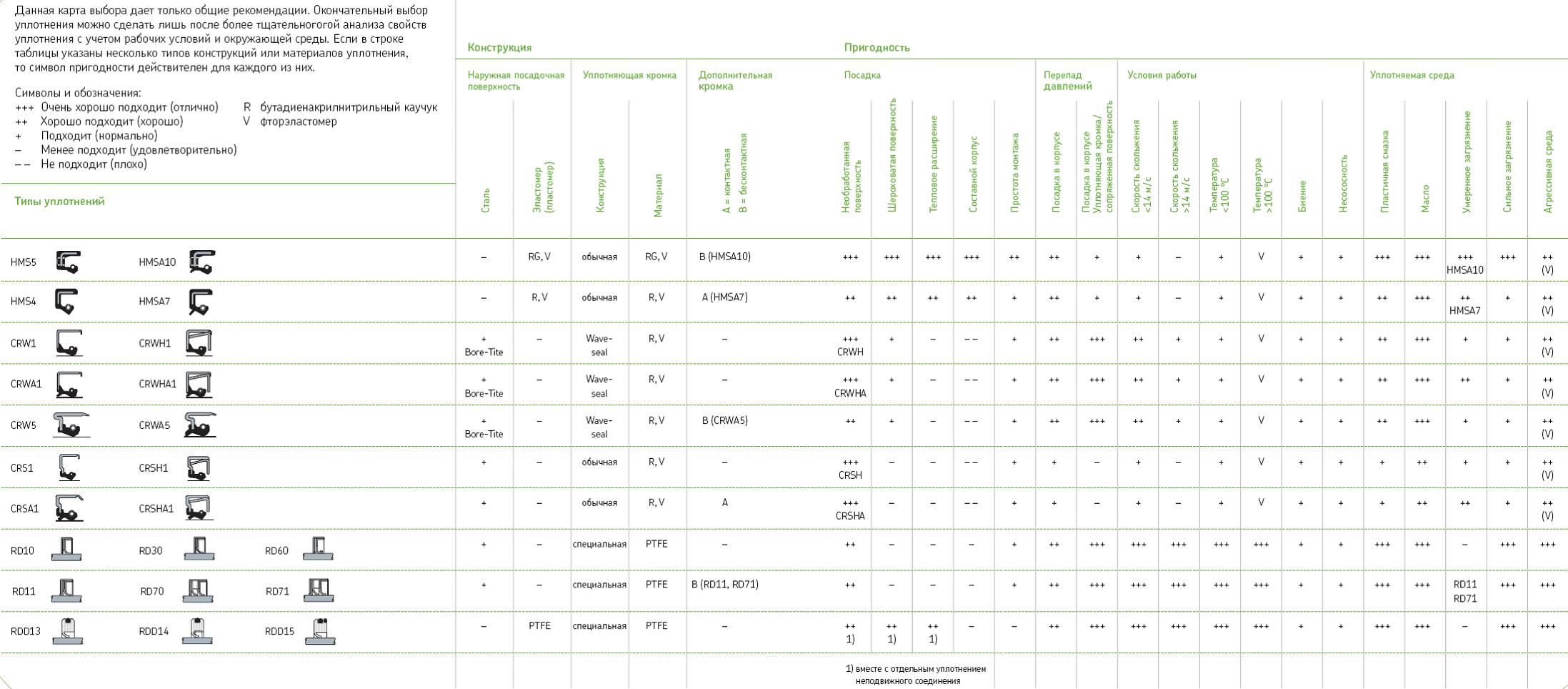

Открыть "Манжетные уплотнения малого диаметра, карта выбора".
