Приводные ремни SKF имеют маркировку «SKF» и префикс «PHG» в обозначении. В зависимости от профиля ремни подразделяются на классические клиновые, узкие клиновые, узкие клиновые стандарта США и шестигранные.
Узкий клиновой ремень является более поздней модификацией классического клинового ремня и обладает повышенной прочностью.
Узкий клиновой ремень стандарта США обладает улучшенными рабочими характеристиками.
Обычно приводные ремни производятся в двух исполнениях – с оберткой боковых граней и без обертки боковых граней. Стандартные типы ремней, как правило, поставляются в исполнении с оберткой боковых граней – такая конструкция препятствует скапливанию пыли и, как следствие, повышает ресурс ремня. Однако ремни без обертки боковых граней могут использоваться на шкивах меньшего диаметра, и рассчитаны на несколько большую мощность привода.
Узкие клиновые ремни с обёрткой боковых граней
|
SPZ |
SPA |
SPB |
SPC |
|
|
|
|
|
Классические клиновые ремни с обёрткой боковых граней.
|
10/Z |
13/A |
17/B |
22/C |
32/D |
|
|
|
|
|
|
Узкие клиновые ремни стандарта США.
|
3V |
5V |
8V |
|
|
|
|
Шестигранный ремень имеет поперечное сечение равное двум сечениям классического клинового ремня и предназначен для силовых передач, где один или несколько приводных шкивов попеременно вращаются в разных направлениях.
Шестигранные ремни.
|
AA |
BB |
CC |
|
|
|
|
Специальные типы приводных ремней: поликлиновые, многоручьевые и зубчатые ремни.
Поликлиновые ремни обладают повышенной эластичностью и более эффективно передают мощность приводным шкивам.
Поликлиновые ремни.
|
PJ |
PK |
PL |
PM |
|
|
|
|
|
Многоручьевые ремни состоят из нескольких ремней, соединенных в единый жгут. Они практически полностью устраняют негативное влияние вибрации и используются обычно в силовых передачах с пульсирующей нагрузкой. Ремни этого типа практически не проскальзывают при вращении шкивов.
Многоручьёвые узкие клиновые ремни.
|
SPB |
SPC |
|
|
b(мм) |
16,5 |
22 |
|
h(мм) |
15,6 |
22,6 |
Многоручьёвые классические клиновые ремни.
|
А |
B |
C |
D |
|
| b(мм) |
13 |
17 |
22 |
32 |
| h(мм) |
9,9 |
13 |
16,2 |
22,4 |
Многоручьёвые клиновые ремни стандарта США.
|
3V |
5V |
8V |
|
|
b(мм) |
9 |
15 |
25 |
|
h(мм) |
9,9 |
15,1 |
25,5 |
Зубчатые ремни (синхронные ремни) принадлежат к разряду ремней специального назначения. Их особенность состоит в том, что приводное усилие передается через переднюю кромку зубьев ремня. Ремни этого типа используются в силовых передачах с прямым приводом.
Замыкает эту категорию изделий приводной ремень для высоких моментных нагрузок (SKF HiTD) - ремень повышенной прочности для тяжелых условий эксплуатации, который является аналогом хорошо известного ремня HTD.

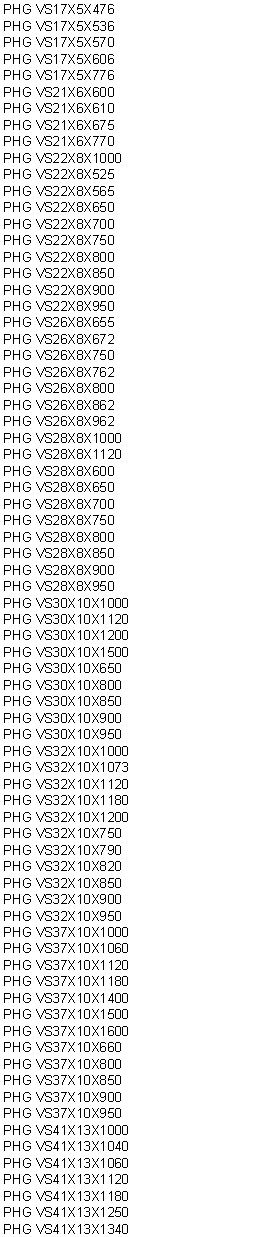

Вариаторные ремни.
Обозначение SKF - PHG VS(ширина)х(высота)х(длина). Таблица размеров.
Зубчатые ремни.
|
MXL |
XL |
|
|
|
|
L |
H |
|
|
|
|
XH |
XXH |
|
|
|
Двухсторонние зубчатые ремни.
|
D-XL |
D-L |
|
|
|
|
D-H |
|
 |
Зубчатые ремни HiTD.
|
3M |
5M |
|
|
 |
|
8M |
14M |
 |
|
.jpg)
Двухсторонние зубчатые ремни.
|
D-5M |
D-8M |
|
|
|
|
D-14M |
|
|
|
Полиуретановые зубчатые ремни.
|
Т2,5 |
Т5 |
|
|
|
|
Т10 |
Т20 |
|
|
|
Двухсторонние полиуретановые зубчатые ремни.
|
D-T5 |
D-T10 |
|
|
|
|
D-T20 |
|
 |
Дополнительную информацию можно получить на сайте SKF.
