Гибкая муфта SKF Flex сочетает в себе способность великолепно
гасить вибрации и ударные нагрузки и отлично приспосабливаться к
нарушениям соосности, что обеспечивает высокую эффективность работы
этого устройства.
Простые в сборке и не требующие технического обслуживания устройства
SKF Flex выпускаются как с отверстиями специальных размеров (B), так
и с монтажной конической втулкой. Коническая монтажная втулка может
выпускаться с креплением на монтажной поверхности (F), на ступице (H) и
в более гибком двустороннем варианте (R), который позволяет выбирать
ее ориентацию (F или H) при монтаже. Для повышения стойкости к
коррозии фланцы гибкой соединительной муфты SKF Flex подвергаются
поверхностному фосфатированию. Комплект узла муфты SKF Flex состоит
из двух металлических фланцев и одного упругого элемента.
Выбор
Эксплуатационный коэффициент
• Определите требуемый эксплуатационный коэффициент по таблице,
которая приводится ниже.
Расчетная мощность
• Умножьте нормальную рабочую мощность на эксплуатационный
коэффициент. Результат будет представлять собой расчетную
мощность, которая используется для выбора соединительной муфты.
Типоразмер муфты
• Используя таблицу номинальной (максимально допустимой) мощности,
двигайтесь по строке подходящей частоты вращения до тех пор, пока
не дойдете до величины мощности, более высокой, чем найденное
вами значение расчетной мощности. Нужный типоразмер гибкой
соединительной муфты будет указан вверху данного столбца таблицы.
Размер отверстия
• Используя размеры рекомендуемой в таблице муфты, проверьте,
подходят ли ее фланцы для ведущего и ведомого валов.
Упругие элементы муфт SKF Flex выполняются из составов на
основе натурального каучука и могут применяться при температуре
окружающего воздуха от минус 50 °C до плюс 50 °C. Хлоропреновые
каучуки пригодны для применения в неблагоприятных рабочих условиях
(например, при загрязнении жидкой или пластичной смазкой) и могут с
успехом применяться в диапазоне температур от минус 15 °C до плюс
70 °C. Компоненты, которые выполняются из хлоропреновых каучуков,
должны использоваться там, где допускается применение только
устройств, обладающих огнестойкими и антистатическими свойствами
(F.R.A.S.).
Пример
Требуется гибкая муфта SKF Flex для передачи мощности 30 кВт от
электродвигателя с частотой вращения 1440 об/мин к центробежному
насосу, работающему 14 часов в сутки. Вал электродвигателя и вал
насоса имеют диаметр 30 и 25 мм соответственно. В данном случае
требуется применение конических втулок.
1. Эксплуатационный коэффициент
Подходящий эксплуатационный коэффициент 0,9.
2. Расчетная мощность
Расчетная мощность = 30 x 0,9 = 27 кВт
3. Типоразмер муфты
Двигаясь по строке номинальных (максимально допустимых)
мощностей для частоты вращения 1440 об/мин, дойдите до первой
величины мощности, превышающей значение 27 кВт. Это произойдет
на втором шаге на мощности 37,70 кВт. Типоразмером нужной муфты
будет 70 SKF Flex.
4. Размер отверстия
Если обратиться к таблице размеров, можно увидеть, что диаметры
ведущего и ведомого валов отвечают диапазону муфт, имеющих
отверстия нужного размера. Следует отметить, что размеры конических
втулок гибких муфт подходящего типоразмера отличаются для
крепления на монтажную поверхность и крепления со ступицей.

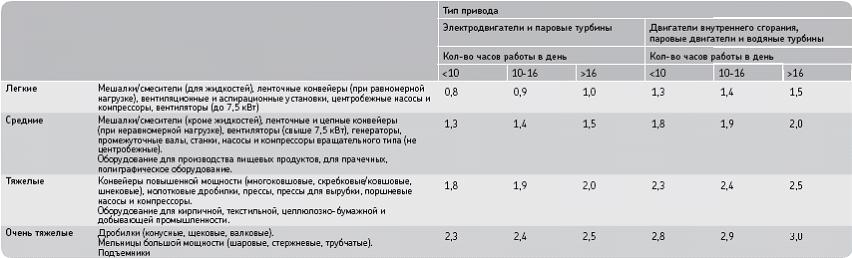

Условия эксплуатации
.jpg)

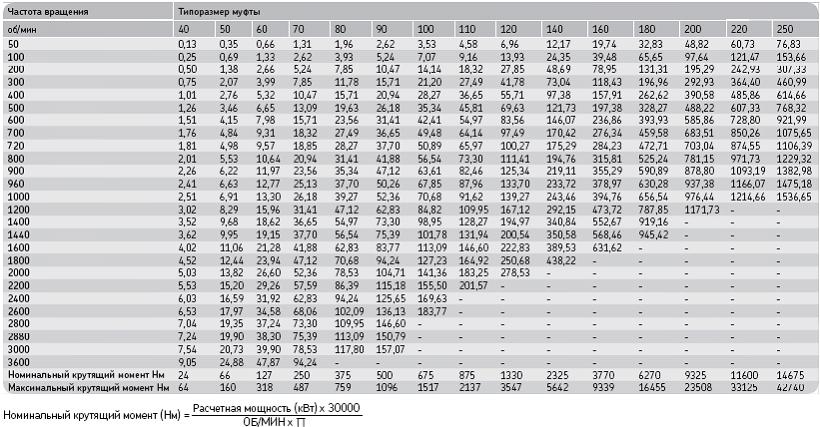

Номинальная мощность (кВ)

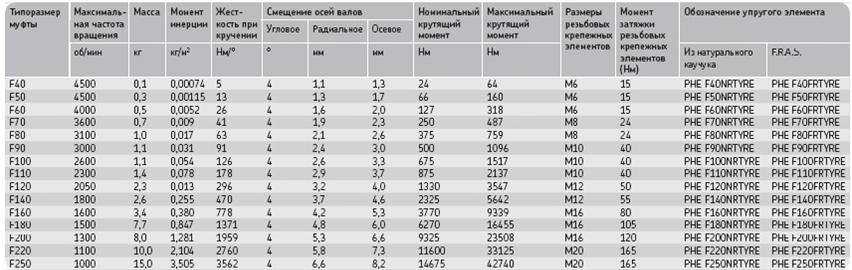

Физические характеристики

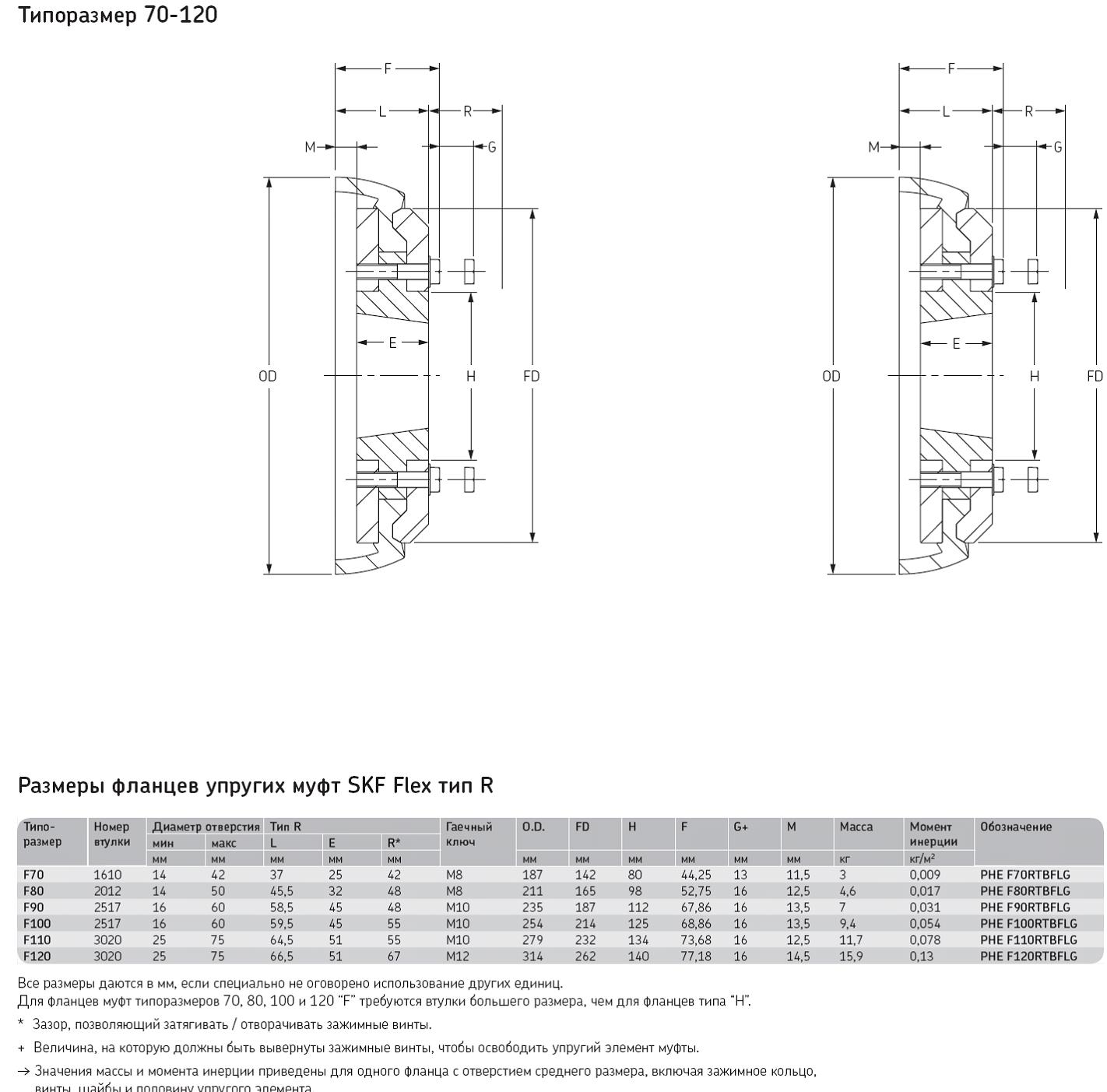

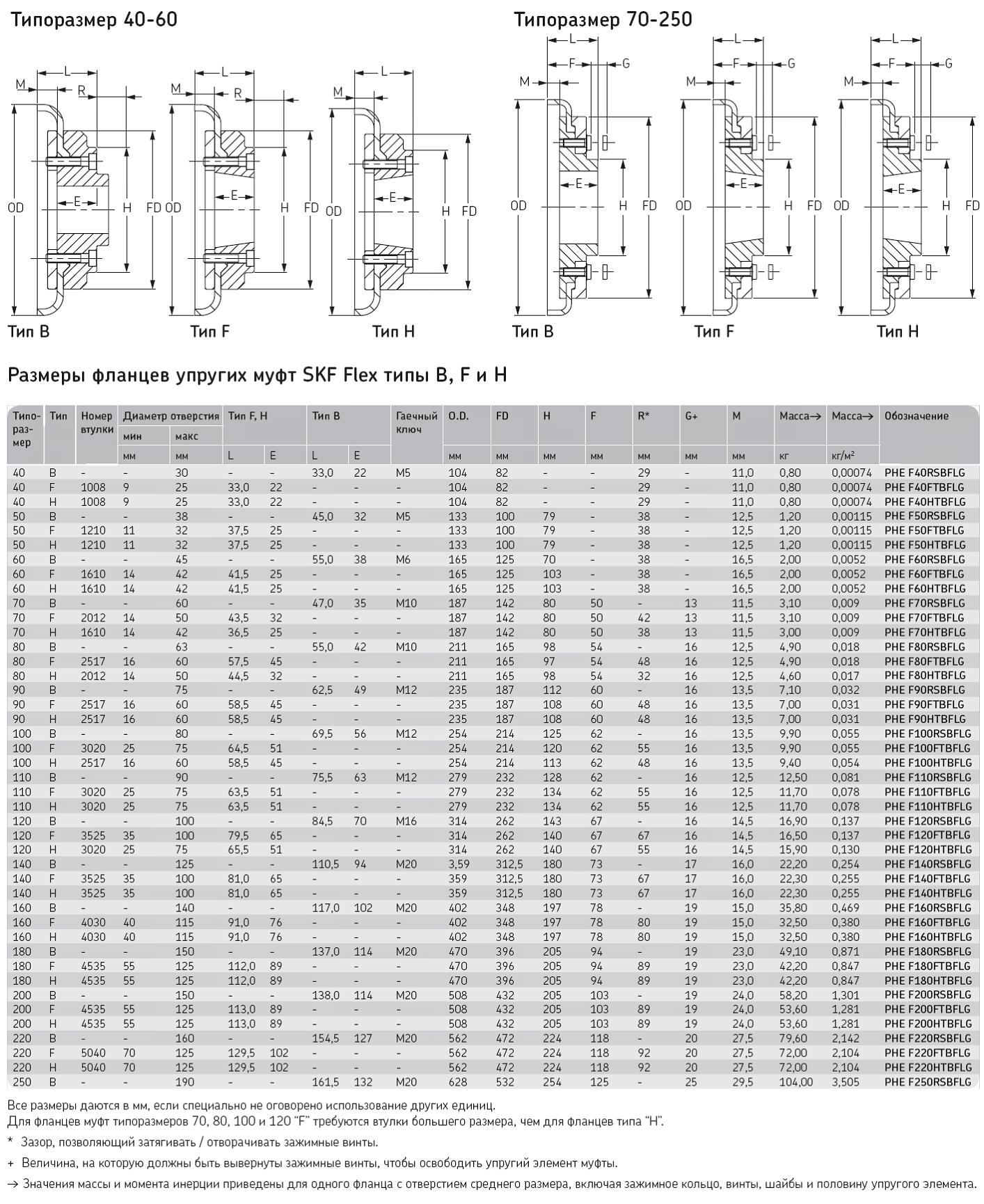

Таблица размеров муфт SKF Flex.
Упругие муфты SKF Flex реверсивные

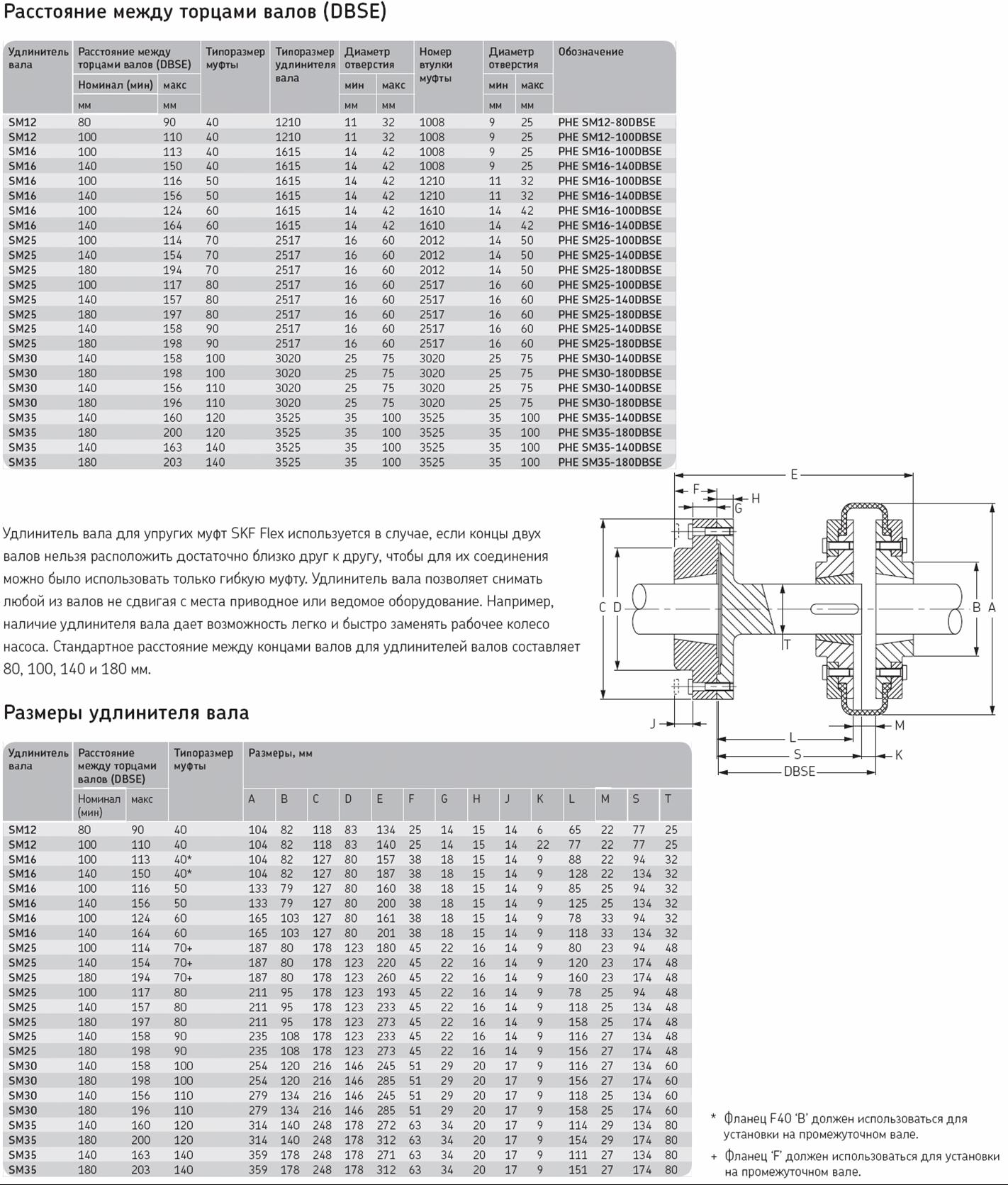

Удлинители валов для упругих муфт SKF Flex
